Lab Gruppen D-Serie
Die Lab Gruppen D-Serie bietet vollständige Integration über die breiteste Palette von digitalen Audio- sowie Protokolle, mächtige und einzigartige Vorteile und Funktionen bietet. D-120:4TA ist eine erweiterte Installation dediziert Verstärker, Teil der Lab Gruppen D Series. Erhältlich in zwei Varianten, mit jeweils drei verschiedene Power-Modellen für alle spezifischen Anwendungen. Die erste Variante bietet die bewährte Qualität der See Verarbeitung kombiniert mit Dante, während die zweite die Boden-brechen-Zusammenarbeit mit Biamp-Systeme für die vollständige Integration in ihre Tesira DSP-Plattform bietet.
Der D-Serie ist in 3 verschiedenen Konfigurationen 8000 W, 12000 W und 20000 W erhältlich und bietet auch die Einführung der rationalen Power Management (RPM). Dies ermöglicht echte Flexibilität macht Verteilung ohne Verlust der Kanalanzahl. Es ist die effizienteste Verwendung des Inventars Verstärker.
Spezifikationen
Allgemeine
- Verarbeitung / Netzwerk: Tesira ® by Biamp / AVB
- Anzahl der Kanäle: 4
- Total Burst macht alle Kanäle (Teilen zwischen Kanälen mit RP): 12000 W
Max Ausgangsleistung alle Kanäle betrieben
- 2 Ohm (pro Kanal):3000 W
- 2,67 Ohm (pro Kanal):3000 W
- 4 Ohm (pro Kanal):3000 W
- 8 Ohm (pro Kanal):1900 W
- 16 Ohm (pro Kanal):950 W
- Hi-Z 70V (pro Kanal):3000 W
- Hi-Z 100V (pro Kanal):3000 W
Max Output Power-Single-Channel (alle Modelle)
- 2 Ohm:4400 W
- 2,67 Ohm:5900 W
- 4 Ohm:4600 W
- 8 Ohm:2300 W
- 16 Ohm:1150 W
- Hi-Z 70 V:3300 W
- Hi-Z 100 V:4700 W
Verstärker-Output-Module (alle Modelle, alle Kanäle)
- Peak-Ausgangsspannung:194 V
- Max Ausgangsstrom:67 A
- Rationelle Power-Management (RPM): Unabhängig von Modell hat jeder Kanal Potenzial, die max Einkanal-Ausgangsleistung (1-Kanal auf D-80:4, 2 Kanäle auf D-120:4)
- Standard-Beschränkung der Spannung (u/min-Konfiguration aufgehoben):175 V
- Schutzfunktionen: Aktuelle durchschnittliche Limiter (CAL), sehr hohe Frequenz Schutz (VHF), Direct Current Protection (DC), Kurzschluss-Schutz, Strom-Clip-Limiter, Spannung-Clip-Limiter, Temperaturschutz
Verstärker-Plattform
- Inter Beispiel Spannung Peak-Limiter (ISVPL):Konfigurierbare Peak Spannungsschwelle und Profil
- Verstärkungsfaktor:Konfigurierbare Digitalverstärker Verstärkung 22-44 dB
- Pilot Tongenerierung und Analyse:Ja
- Lastimpedanz-Analyse:Ja
- Temperatur-Kontrolle: Geregelten Lüfter und Karte müssen über Begrenzung (ATL, PTL) gehen.
Audio-Performance (Plattform für Verstärker mit Digitaleingang)
- THD N 20 Hz - 20 kHz für 1 W:< 0.05="" %="">
- THD N bei 1 kHz und 1 dB unter Clipping:< 0.04="" %="">
- Dynamikbereich:> 114 dB
- Kanaltrennung (Übersprechen) bei 1 kHz:> 70 dB
- (1 W an 8 Ohm, 20 Hz - 20kHz)-Frequenzbereich: /-0,05 dB
- Interne Sample-Rate / Datenpfad:96 kHz/32-Bit Gleitkomma
- Produkt-Verzögerungszeit (geraden Weg analog Server Eingang-> Amp):3,857 ms / 185 samples @ 48 kHz

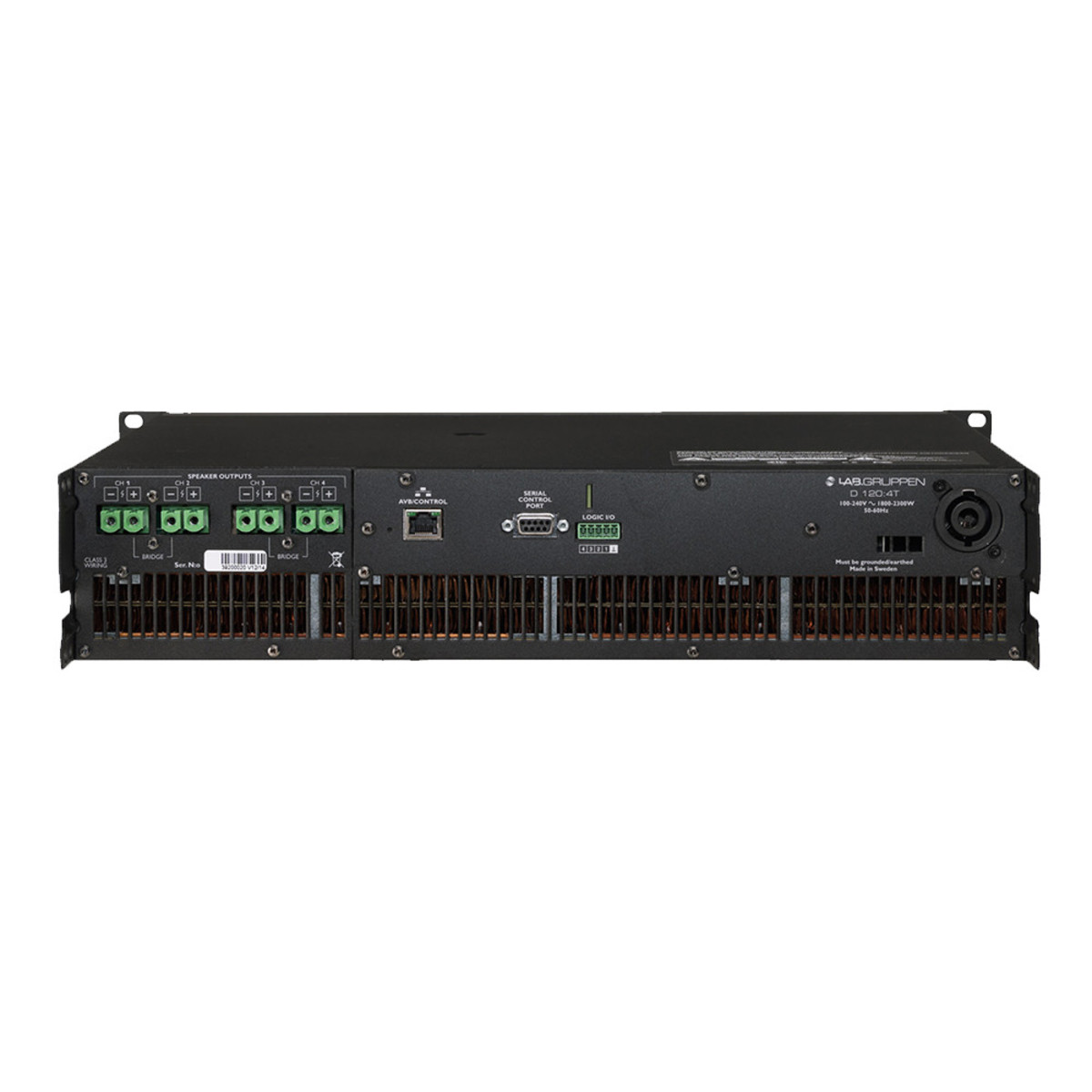

Rückseite Schnittstelle
- Optionale analoge Eingänge:4 x Anschlussblock Stecker mic/Line-Pegel analog-Eingang mit ,- und geschliffen
- Ausgangsbuchsen:4 x 2 polig Terminal Block Anschlüssen bewertete 1000V/76A (mehr als Verstärker Kapazität) können dauern bis zu 16 mm2 (AWG 6) Kabel
- -Ethernet-Ports:1 x RJ45 Tesira ® Control, AVB networked Audio
- Serielle Steuerungsport:DB-9 RS-232 für Power-State-management
- Allzweck-E/A:Lokale GPIO für Power State Management und Verstärker Monitoring
- Abnehmbares Netzkabel:Neutrik PowerCon bewertete 250V/32A
Tesira
- D-Serie-Tesira-Systemintegration:Tesira Expander Klasse Gerät mit vollständige Integration der Verstärker Konfiguration und Monitoring der Verstärker
- Gerät-Swap:Host Name hot-Swap mit Vollausbau transfer
- Automatische runter:Konfigurierbare Selbstenergie bis extrem niedriger Verbrauch Ruhezustand
- -Kanal-Verarbeitung: Mute, Level, Signal "umkehren"
AVB Audio Netzwerk
- AVB E/A:4 x 4
- Sampling-Rate / Anfahrt:48 kHz / Unicast
- Netzwerklatenz:Konfigurierbare 1 oder 2 Millisekunden
Optional 4 Kanäle analoge Eingänge (enthalten in den Ta-Versionen)
- Verwendung:Konfigurierbar als Tesira System ein- oder analoge failover
- Ausgewogene mic oder Line-level Eingang: 48V Phantomspeisung und Digital gesteuerte Eingangsverstärkung
- Maximum Input und digitalen Referenz: 24 dBu
- Interne Sample-Rate / Datenpfad:48 kHz/32-Bit Gleitkomma
- Eingangsimpedanz:8 kΩ
- Frequenzbereich (20 Hz - 20 kHz @ 4 dBu): /-0,25 dB
- THD N (20 Hz-20 kHz bei 0 dB 4 dBu in Erlangen):0,006 %
- Dynamikbereich (20 Hz - 20 kHz, 0 dB):> 108 dB
- Cross-Talk (20Hz - 20kHz @ 0 dB Gain 4 dBu in):> 85 dB
Frontpanel-Benutzeroberfläche
- System-Status-Anzeige:3 x 3 farbige LED. ALARM, Aktivität, STATUS zur Tesira ®-System-Status und Geräte-STATUS-Anzeige
- Kanal-Statusanzeige:3 x 3 farbige LED pro Kanal. Statusanzeige getrennt für Kanal laden, AMP, SIGNAL-Status
- Stumm:Pro Kanal tippen Sie für Stummschaltung und zweifarbig LED an
- Power:Antippen für ON / SLEEP-Steuerelement und 3 farbige LED für Betriebsanzeige Zustand
- Wählen Sie:Touch-Taste und LED für bidirektionale Geräte-Software wählen Sie Funktionalität
Netzspannung
- Nennspannung:100-240 Volt AC 50-60Hz
- Betriebsspannung:70-265 V AC 45-66 Hz
- Wand Netzstecker:Wählbare auf Bestellung CEE 7/7 "Schuko" 230 V / 16 A, NEMA L5-30 "Twistlock" 125 V / 30 A, NEMA 6-20 250 V / 20 A
Power-Supply-Funktionen
- Soft-Start / Einschaltstrom macht:Ja / Max 8 Amp
- Power Faktor Korrektur:> 0.98 für Netzspannung > 400W
- Geregelte Schaltnetzteil (R.SMPS):Ja
- Breaker Emulation Limiter (BEL):Konfigurierbare aktuelle Schwellenwert und Breaker-Profil
- BEL max geltenden Schwellenwert:25 A
- Macht durchschnittliche Limiter (PAL):Ja
- Unter Spannung Limiter (UVL):Ja
- Netz-Unterspannung und Überspannung Schutz und Netz-Fehler-Toleranz:Ja
Abmessungen
- Abmessungen: W: 483 mm (19"), H: 88 mm (2 HE), D: 424 mm (16")
- Insgesamt Tiefe vorne-hinten-Unterstützung: D: 463 mm
Gewicht
Fertig stellen
- Finish: schwarz lackiert, Stahl-Chassis mit grau lackiertem Stahl vorne mit abnehmbaren Abdeckgitter
Zulassungen
- Zulassungen: CE, ETL (ANSI/UL, CSA), PSE, RCM
