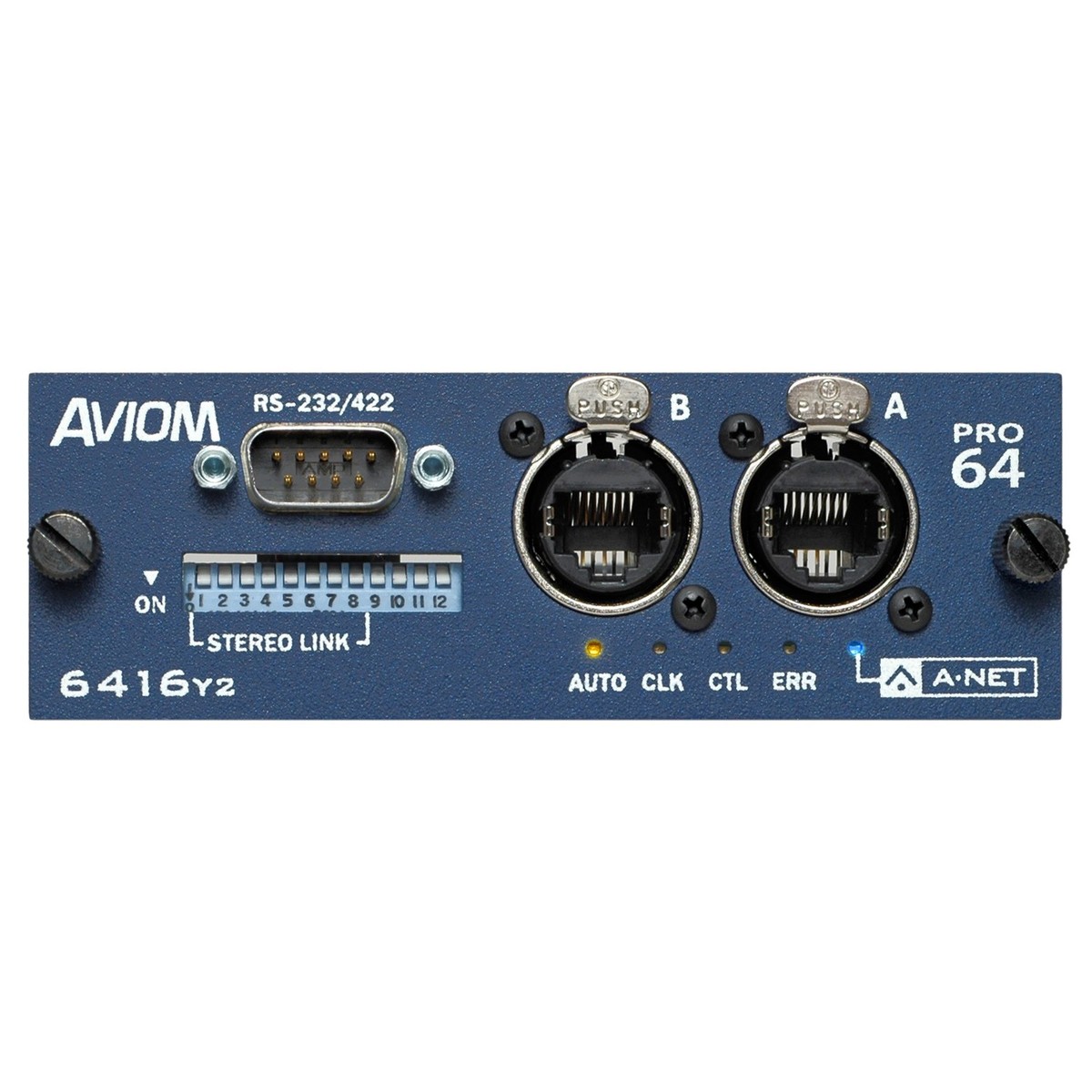

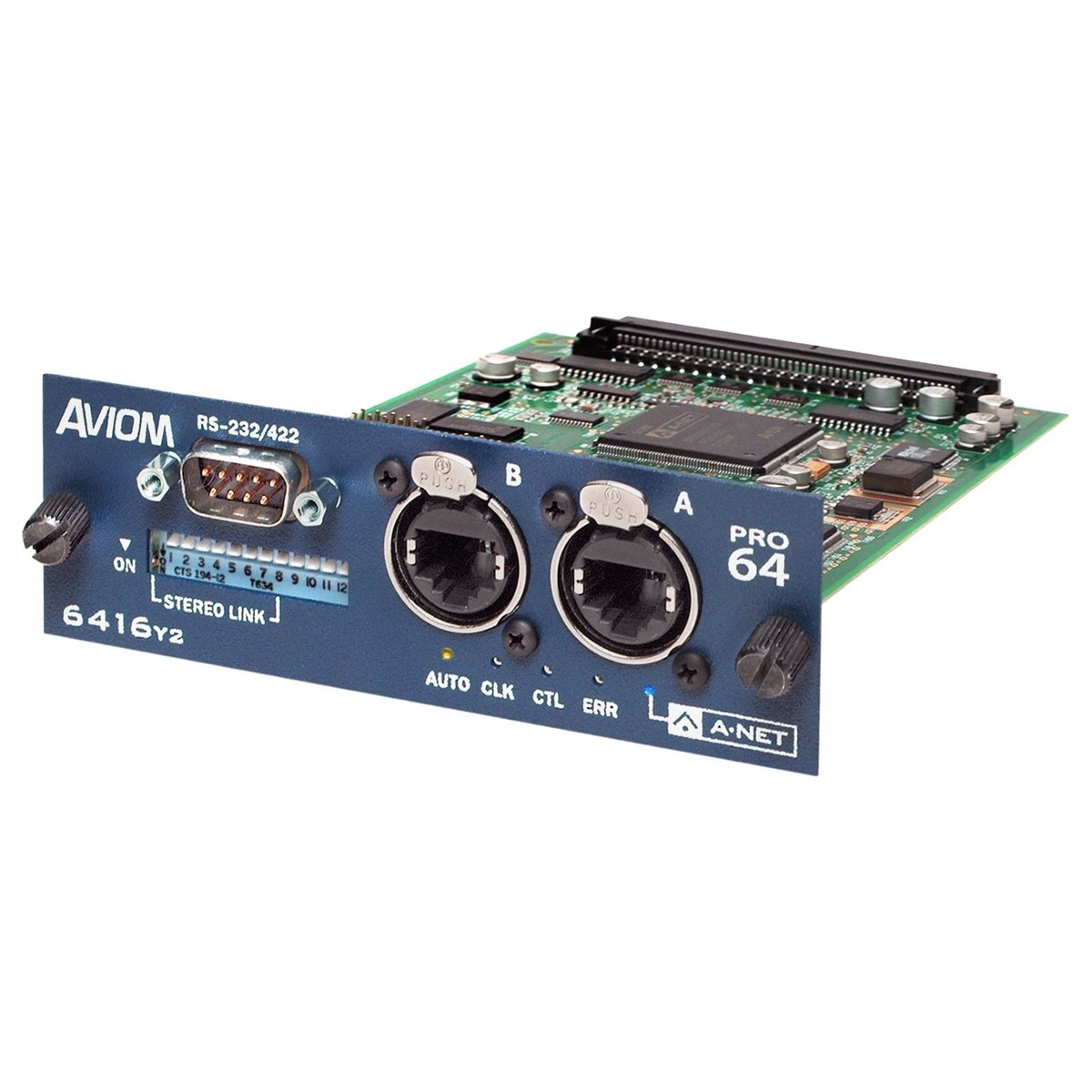

SONDERANGEBOT Aviom 6416Y2 16x16 A-Netz Karte

Ausführliche Beschreibung

Einfache Anbindung

Die 6416Y2 A-Net Interface Card unterstützt bis zu 16 Kanäle in und 16 Kanäle in einem - gleichzeitig - und ist das ideale Werkzeug, um Ihre A-Net-Daten in Informationen umzuwandeln, die mit einer Reihe von Yamaha-Geräten verwendet werden können. Alle Kanäle können mit der Matrixsoftware von 's Aviom verwaltet werden.

Die Pro64 Network Manager Software kann verwendet werden, um Kanäle verschiedenen Funktionen zuzuordnen. Es kann in digitalen Snake-Anwendungen verwendet werden, und die Verstärkung, Phantomspeisung und der Hochpassfilter des 6416m Mikrofonvorverstärkers können direkt von der Yamaha-Konsole aus über die m-Steuerung fernbedient werden.

Merkmale

• 16 Eingangs- und 16 Ausgangskanäle
• Eingänge von der Konsole können einzeln aktiviert und an das Pro64-Netzwerk gesendet werden.
• Die Karte kann über die DIP-Schalter der Karte oder über die Pro64 Network Manager Software programmiert werden.
• Die 6416Y2 Karte kann sowohl das Pro64 Netzwerk Control Master als auch das Netzwerk Clock Master Gerät sein.
• Flexible und robuste Taktung ermöglicht einfache digitale Verbindungen von Konsole zu Konsole.
• Stereo Link DIP-Schalter für die Kanalpaarung auf der Vorderseite zur Verwendung mit Pro16® Personal Mixern.
• Zwei Pro64 A-Net Netzwerkanschlüsse
• EtherCon® RJ45 Netzwerkanschlüsse
• Unterstützung für Pro64 Virtual Data Cables™ (VDC)
• RS-232/422 Virtuelle Daten Cable™ E/A (kompatibel mit der Yamaha-Fernbedienung) control Protokoll)
• Kompatibel mit dem Yamaha Mini-YGDAI (MY) Erweiterungskartenformat
• Mehrere Karten können pro Konsole oder DME installiert werden.
• m-control™ ermöglicht die Fernsteuerung von control 6416m Mic Input Module oder AllFrame Preamp Einstellungen direkt von der Yamaha Benutzeroberfläche aus.

Technische Daten

• Kanäle: Bis zu 16 Eingänge und 16 Ausgänge gleichzeitig Unterstützt MY8 und MY16 Modi
• Schnittstellenformat:Yamaha mini-YGDAI (MY) Erweiterungskarte
• Abtastraten:
• 1x: 39.7-52kHz
• 2x: 79,4-104kHz
• Max. Umgebungstemperatur50°C
• Virtuelle Datenkabel:
• RS-232/RS-422/RS-422
• DB9-Anschluss; DIP-Schalter-Konfiguration
• Control Daten von der LS9 series Backplane können an VDCs geroutet werden; DIP-Schalterkonfiguration
• A-Net:2 EtherCon® RJ45 Anschlüsse
• A-Net Kabellänge:400 Fuß (120 Meter) zwischen den Geräten
• A-Pro64: NetzwerklatenzAnalogeingang zum Analogausgang:
• Stromversorgung: +3,3V, +5V, +15V, versorgt von Yamaha-Hostgerät
• Abmessungen:4,75"b x 6,25 "d x 1,5"h (120,7 x 158,8 x 38,1 mm)
• Gewicht: 0,8 Pfund (0,36 kg)

Kompatibilität

Yamaha

• DM2000
• 02R96
• DM1000
• 01V96
• DME24N
• DME64N
• PM5D/PM5D-RH
• M7CL
• AW2400
• LS9-16
• LS9-32
• CL1
• CL3
• CL
