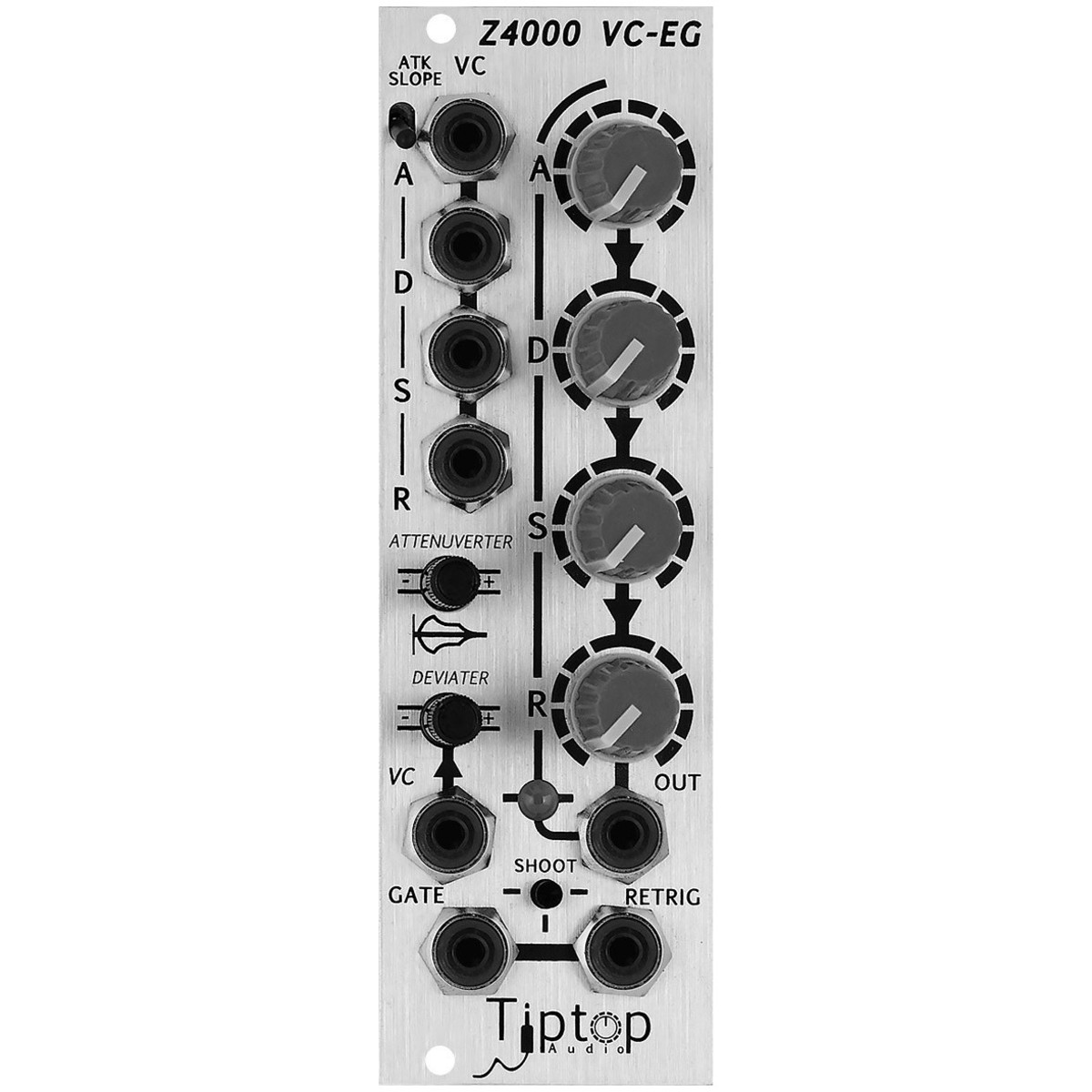

TipTop Audio Z4000 Spannungsgesteuerter Hüllkurven-Generator

Ausführliche Beschreibung

Vier-Segment Hüllkurven-Generator

Die Tiptop Audio Z4000 Spannung gesteuert Hüllkurven-Generator ist gebaut, um ein klassisches ADSR vier Segment Umschlag-Design zu verwenden. Mit Attack, Decay, Sustain und Release alle unter Ihrem control, entweder über die vier control Knöpfe oder durch Spannung control, Sie Ihr Sound verwandeln komplett. Die control Knöpfe für die ADSR-Segmente skaliert werden, d. h. die erste 0 bis 50 Prozent der der control Knopf der Drehung widmet sich hochauflösende Anpassung innerhalb von Millisekunden-Bereich. Dieses analoge Hüllkurven-Generator verfügt auch über einen integrierten CV-Prozessor, der für das invertieren, Skalierung und spannungsgesteuerte von die Hüllenform abweichende verwendet werden kann. Der Ausgangspegel der Z4000 können auch eingestellt werden, wiederum Signale, die potenziell bis 10V in beiden Polarität zu erreichen, und können gespiegelt in entgegengesetzter Polarität oder abgeschnitten, mit dem CV Deviater Scaler. Die Z4000 nutzt eine Bi-color-LED um die Zwischenwerte in Polaritäten und ihren Crossfade-Status anzuzeigen.

Angriff-Hang-Schalter

Die Z4000 ist ausgestattet mit einem ATK Hang-Schalter in der oberen linken Ecke der Frontplatte des Gerätes. So können Sie wählen zwischen logarithmischen oder exponentiellen Kurve für den Angriff Segment der Hüllkurven-Generator. Dies hilft weiter, die Feineinstellung von Ihrem Angriff Segment Hang. Darüber hinaus verfügt die Tiptop Audio Z4000 auch eine Shoot-Schaltfläche, die Ihnen erlaubt, den Umschlag manuell auslösen und einen Retrigger-Eingang aktivieren Sie legato-Noten zu erstellen, wenn Sie eine klassische Tastaturschnittstelle verwenden.

Segment Control Bereich

Tiptop Audio Z4000 verfügt über eine einzigartige control Design für die ADSR-Segmente. Von 0 bis 50 Prozent sind die Steuerelemente hochauflösende Anpassung im Millisekunden-Bereich gewidmet. Diese skalierte Design ermöglicht es Ihnen, nutzen die Vorteile der schnellen Transienten, geben Ihnen vielfältige Verstellbarkeit arbeiten auf oder um die Artefakte, die schnelle Transienten oft den Umschlag Charakter hinzufügen können. Können Sie die Steuerelemente um diese perfekte Snap oder klicken Sie auf eine schnelle, bissig Umschlag optimieren, oder Sie können eine schnelle Antwort zu behalten und langsam Melodie-Out das klickende Artefakt. Von 50 Prozent und höher können die Steuerelemente für die Segmente Sie Umschläge im Bereich von einer Sekunde, bis zu Minuten und sogar unendlich mit dem Release setzen auf Maximum gesetzt.

Segment Spannung Control

Jedes der vier Segmente in der Z4000 werden durch Spannung gesteuert. Das Gerät verfügt über eine effektive Spannung Eingabebereich für jeden Eingang zwischen 0 und 5V, aber höhere Spannungsebenen oder negative Werte schädigt nicht Ihre Z4000. Die eingehenden CV lässt sich zusammenfassen: mit der internen Spannung zur Verfügung gestellt vom Segment control Knopf, also wenn der Decay-Regler auf max. beispielsweise ein CV-Eingang eingestellt ist wird nichts tun, als gäbe es keinen Spielraum übrig.

Attenuverter & Deviater

Tiptop Audio Z4000 nutzt eine Attenuverter. Dies dämpft und invertiert Spannung, d. h. bei 50, der Z4000 kein Signal ausgegeben wird. Wenn Sie den Knopf im Uhrzeigersinn drehen, wird der Umschlag eine positive Spannung, während gegen den Uhrzeigersinn wird daraus eine negative Spannung. Indikator LED liefern Informationen an diese Staaten, damit entweder als unbeleuchtete, rot oder gelb. Die Hüllkurve geht auch durch einen anderen CV Prozessor Stromkreis als die Deviater bekannt. Dies fügt statischen Spannung auf das Signal und ist eine mathematische analoge Funktion der Zusammenfassung. Diese statische Spannung eingestellt werden negative (gegen den Uhrzeigersinn) oder positiv (im Uhrzeigersinn). Wenn die statische Spannung mit der Spannung Umschlag fasst, kann eine Menge interessante Dinge passieren. Dazu gehören Aufrechnung, spiegeln und zuschneiden. Die Deviater beinhaltet auch einen Lebenslauf eingeben, so dass Sie noch mehr statische oder dynamische Signale zuführen der analogen "Rechner."

Retrigger-Eingang

Die Z4000 Retrigger Eingabe lässt sich freischalten des Umschlags, auch wenn es im eingeschalteten Zustand. Dies bietet einen Akzent-Effekt, um die neue Note, die gespielt wurde. Retrigger Eingang hat jedoch mehrere andere Verwendungen. Beispielsweise geben Impulse als das Tor Eingangssignal mit einen zusätzlichen Zyklus des Segments Angriff. Unglaublich musikalische er kann und interessante Ergebnisse liefern. Mit Uhr Teiler oder jede andere Puls-Quelle ist eine gute Möglichkeit zum Experimentieren mit der Z4000 Retrigger Eingang.

Verpolungsschutz Schutz

Tiptop Audio Z4000 ist völlig immun gegen das Problem des Verlustes eines Moduls durch Reverse-Plug-in. Egal, wie du den Z4000 einklinken brennt es nicht. Dieser Schutz ist unendlich, was bedeutet, dass, selbst wenn Sie es halten für eine lange Zeit die falsche Art und Weise verbunden, es werden keine Probleme und keine Überhitzung, was zu Schäden an Ihrer Modul und/oder Power Supply.
