Patchblocks Eurorack Modul

Ausführliche Beschreibung

Programmierbare, Open-Source-Modul

Dieses vielseitige, OpenSource Eurorack-Modul ist höchst innovativ, sodass Sie es in praktisch jede Art von Modul zu verwandeln, die man sich vorstellen kann. Das Patchblocks-Modul ist programmierbar, d. h. über die on-Board-USB-Anschluss können Sie das Modul an Ihren Computer anschließen und verwenden Sie die Patchblocks-Software um zu programmieren, was Sie wollen, die Parameter und Verbindungen zu tun. Das kompakte Design macht es auch eines der mächtigsten Module auf dem Markt, sodass Sie zu ändern, wie das Modul arbeitet je nachdem, was Sie zur Zeit wünschen. Der Patchblocks-Editor können Sie seine Funktionalität definieren praktisch geben Ihnen ein All-in-One-Eurorack-Modul. Dies bedeutet, dass Sie es als einen Sequenzer, Trigger-Manipulator, Oszillator, Filter und alles dazwischen verwenden können.

Vielseitige Control & Konnektivität

Zwei zuweisbare Regler sind begleitet von control Spannungseingänge, mit den Eingängen mit Spannungen von - 5v bis + 5v. Wenn ein CV-Signal vorhanden ist, die Dämpfung Töpfe bieten control, aber wenn es nicht den Knopf vorhanden ist, übernimmt die Funktion, die den Patch zugewiesen ist. Das Modul beinhaltet auch einen Gate/Trigger-Eingang, die löst der beiden belegbare Tasten und Überspannung geschützt für zusätzlichen Komfort. Die vielseitigen Funktionen der E/A links und rechts Kanal analogen ein- und Ausgänge, mit audio E/A , das reicht von - 10V bis + 10V.

Design & digitale Konnektivität

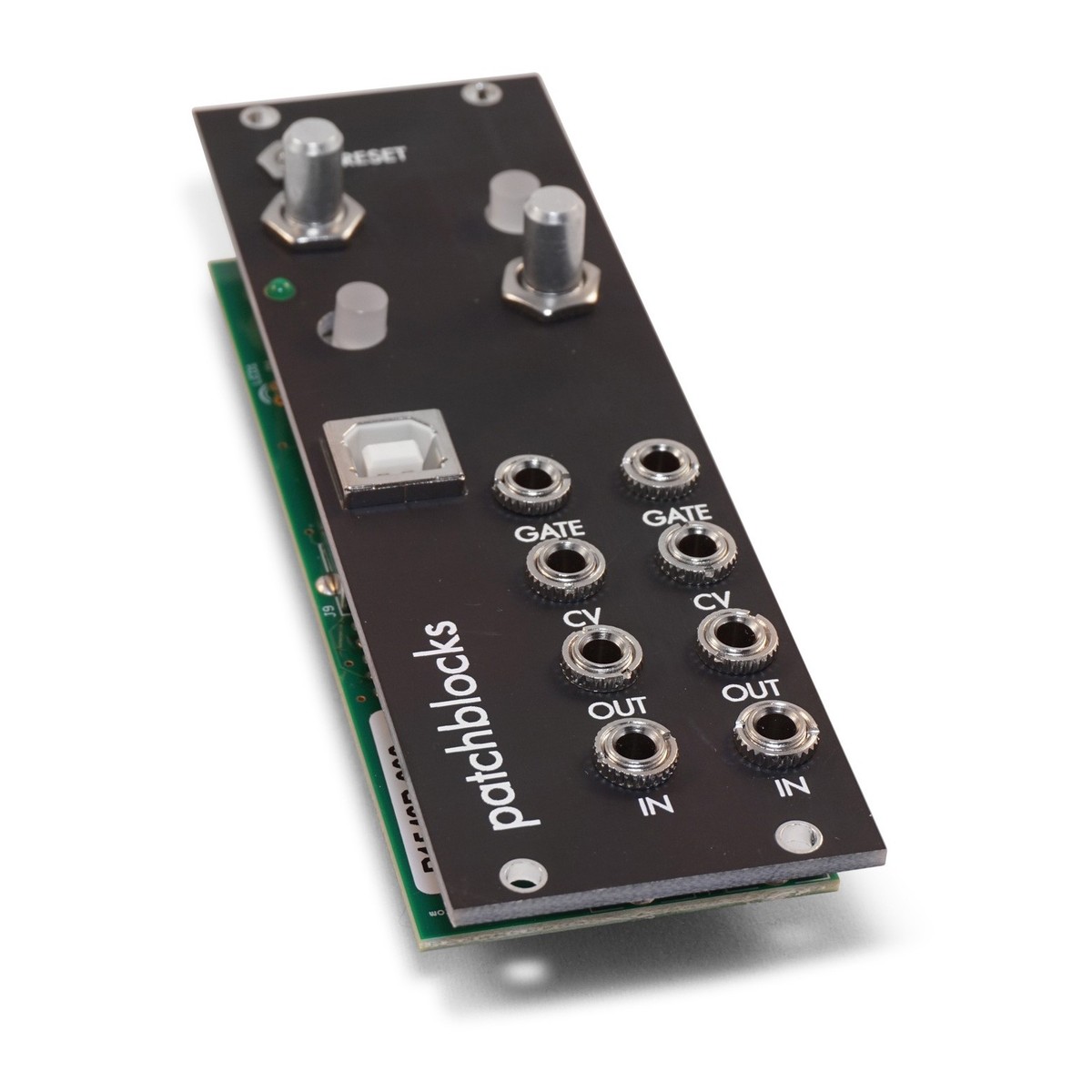

Die schlanke, schwarze Frontblende dauert auf dem gleichen Design wie einige der Baureihe Patchblock und beinhaltet eine Reset-Buchse befindet sich an der Spitze des Gerätes. Das Patchblocks-Modul verfügt auch über eine USB-USB Typ B Stecker, die verwendet werden, um das Modul anschließen an den Computer zum Laden Patches und Aktualisierung der Firmware. Für digitale Audio- und Mid/Serial Data E/A; einen 5-polige IDC-Stecker können auf der Rückseite des Moduls Sie um Links & rechts Kanal digitale Audio- und MIDI-Daten (TX/RX) zwischen den Modulen zu senden.

Funktionen

• Programmierbare, OpenSource-Modul
• Eurorack-format
• CV, Audio & Trigger-Konnektivität
• Programmieren des Moduls zu fast alles inklusive: Oszillator, Filter, Sequenzer, Bitcrusher, wirkt sich auf Prozessor und alles dazwischen
• Integrierte USB-Konnektivität für die Programmierung und Aktualisierung der firmware
• 2 Dämpfung Potentiometer
• 2 Multi-Funktions-Tasten

Technische Daten

• Größe: 8HP, Tiefe 30mm (Skiff freundlich)
• Power: 50mA @ + 12v, 25mA @ 12v, 30mA @ + 5v
• Audio-Eingang: -10v bis + 10v
• Audio-Ausgang: -7.8v, + 7.8v
• Gate/Trigger-Eingang: Ein Eingang + 5v signal löst die beiden zuweisbaren Tasten Überspannung geschützt
• CV Eingänge: Control Spannungseingänge für die zwei zuweisbare Regler erwartet eine Eingangsspannung von 5v bis + 5v
• USB-Eingang: ESD und transiente Spannung geschützt
